Vernier Caliper 부품 및 다이어그램에 대한 완전한 가이드

당신은 종종 과학 실험실에서 버니어 캘리퍼를 보게됩니다. 당신은 그것을 사용하여 작은 물체를 측정합니다. Vernier Calliper의 각 부분에는 특별한 직업이 있습니다. 모든 Vernier Calliper에서 외부 턱, 내부 턱 및 깊이 프로브를 발견 할 수 있습니다. 주요 척도 및 버니어 스케일은 측정을 읽는 데 도움이됩니다. 프레임과 슬라이더를 사용하면 턱을 움직일 수 있습니다. 이 버니어 캘리퍼 부품을 알고 있으면 더 나은 결과를 얻을 수 있습니다.

팁 : 측정을 시작하기 전에 항상 Vernier Calliper의 각 부분을 확인하십시오. 이것은 오류를 피하는 데 도움이됩니다. 깨끗하고 일하는 Vernier Calliper는 최상의 결과를 제공합니다. Vernier Calliper를 자주 사용하는 연습을해야합니다.

주요 테이크 아웃

• 버니어 캘리퍼는 외부, 내부 및 깊이 크기를 측정 할 수 있습니다. 일반 통치자보다 훨씬 정확합니다.

• 메인 스케일, 버니어 스케일, 외부 턱, 내부 턱, 깊이 프로브, 프레임 및 슬라이더 등 각 부분을 알아야합니다. 이를 통해 올바른 방법을 측정하고 결과에 대해 확신하는 데 도움이됩니다.

• 측정을 읽으려면 기본 스케일을 사용하고 Vernier 척도에서 일치하는 선을 찾으십시오. 이것은 당신에게 매우 정확한 결과를 제공합니다.

• Vernier Caliper를 깨끗하게 유지하고 안전하게 놓으십시오. 실수를 피하고 측정을 더 잘하기 위해 자주 사용하는 연습을하십시오.

• Vernier Calipers는 과학, 공학 및 물건을 만드는 것과 같은 많은 분야에서 도움이됩니다. 크기를 매우 신중하게 확인하는 데 사용됩니다.

Vernier Caliper는 무엇입니까?

버니어 캘리퍼는 물건을 매우 신중하게 측정하는 도구입니다. 당신은 그것을 사용하여 넓고, 두껍거나, 깊은 것이 얼마나되는지 확인할 수 있습니다. 일반 통치자보다 훨씬 정확합니다. 프랑스 출신의 피에르 버니어 (Pierre Vernier)는 1631 년에 버니어 규모를 만들었습니다. 그는이 도구에 대해 그의 책에 썼습니다. 이 새로운 도구를 사용하면 일반 통치자가 놓친 작은 차이점을 볼 수 있습니다. Vernier Caliper에는 두 개의 규모가 있습니다. 하나는 주요 스케일이고 다른 하나는 슬라이딩 버니어 스케일입니다. 이 설정을 사용하면 0.02mm에 가깝게 측정 할 수 있습니다. 그것은 정상적인 통치자보다 약 50 배 더 낫습니다.

알고 있었나요?
Pierre Vernier의 아이디어는 사람들이 사물을 측정하는 방식을 바꿨습니다. 그의 도구는 사람들이 매우 정확한 결과를 얻는 데 도움이되었습니다. 그렇기 때문에 도구의 이름을 따서 명명되었습니다.

Vernier Calipers는 어떻게 작동합니까?

당신은 턱 사이에 물체를 넣거나 깊이 프로브에 넣어 버니어 캘리퍼를 사용합니다. 주요 척도는 측정의 첫 부분을 보여줍니다. 버니어 스케일은 슬라이드와 두 마크 사이의 정확한 지점을 찾도록 도와줍니다. 버니어 규모의 선은 기본 규모와 약간 다릅니다. 스케일을 정렬하면 일치하는 선을 찾습니다. 이것은 정확한 측정을 보여줍니다. 읽을 수있는 가장 작은 숫자를 최소 수로라고합니다. 하나의 주요 스케일 부서에서 하나의 Vernier Scale Division을 제거하여 그것을 찾습니다.

캘리퍼를 읽는 간단한 방법은 다음과 같습니다.

1. 메인 스케일을보고 Vernier 척도에서 0 이전의 마지막 숫자를 기록하십시오.

2. 메인 스케일의 라인과 가장 잘 어울리는 버니어 스케일의 선을 찾으십시오.

3. 이 두 숫자를 함께 추가하십시오.
   이것을 독서 버니어 캘리퍼스라고합니다. 그것은 당신이 실수를하지 않고 매우 정확한 답을 제공하는 데 도움이됩니다. Vernier Caliper를 읽는 데 능숙하다면 자주 연습해야합니다.

Vernier Calipers는 무엇을 사용합니까?

여러 곳에서 Vernier Calipers를 찾을 수 있습니다. 외부 크기, 내부 크기 및 깊이를 측정하는 데 도움이됩니다. 과학 연구소, 워크샵 및 공장에서 사용할 수 있습니다. 사람들은 Vernier Calipers를 사용하여 기계 부품을 확인하고, 무언가가 얼마나 두꺼운 지 측정하며, 올바른 크기인지 확인하십시오.

또한 실험실에서 Vernier Caliper를 사용하여 볼의 너비, 전선의 두께 또는 구멍이 얼마나 깊는지를 측정 할 수 있습니다. 버니어 캘리퍼를 사용하는 방법을 배우려면 부품을 알고 다른 일을 연습하는 것으로 시작하십시오. 이 기술은 많은 직업에서 당신을 도와주고 당신의 측정에 대해 확신합니다.

버니어 캘리퍼 부품

무엇을 찾아야하는지 알고 있다면 모든 버니어 캘리퍼 부품을 신속하게 식별 할 수 있습니다. 각 부분에는 특별한 직업이 있습니다. 이것을 이해하면 Vernier Calliper를 자신있게 사용할 수 있습니다.

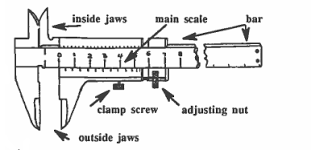

레이블이 붙은 다이어그램 개요

아래는 Vernier Calliper의 주요 부분을 보여주는 간단한 다이어그램입니다.

참고 : 이것은 단순화 된 스케치입니다. 실제 버니어 캘리퍼스는 약간 다르게 보일 수 있습니다.

Vernier Caliper 부품의 빠른 참조 테이블

팁 :
캘리퍼의 일부를 확인하거나 이름을 지정해야 할 때이 테이블을 사용하십시오. 올바른 부분을 빨리 찾는 데 도움이됩니다.

주요 규모

Vernier Calliper의 몸을 따라 주요 규모가 있습니다. 통치자처럼 보이며 주요 측정을 밀리미터 또는 인치로 보여줍니다. 대부분의 주요 스케일은 스테인레스 스틸을 사용합니다. 이 금속은 오랫동안 지속되며 녹슬지 않습니다. 많은 사용 후에도 척도를 정확하게 유지합니다. 일부 주요 스케일은 가볍고 다루기 쉽기 때문에 알루미늄을 사용합니다. 두 금속 모두 명확한 판독 값을 위해 미세한 새벽을 볼 수 있습니다. 기본 척도는 측정의 첫 번째 부분을 제공합니다.

버니어 스케일

버니어 스케일은 슬라이더에 있습니다. 메인 스케일 위로 미끄러 져 들어갑니다. 이 척도에는 특별한 표시가 있습니다. 이 표시는 기본 규모와 약간 다릅니다. 슬라이더를 움직일 때 메인 스케일의 라인과 일치하는 Vernier 스케일의 라인을 찾습니다. 이 경기는 메인 스케일 판독 값을 넘어 여분의 분수를 보여줍니다. Vernier Scale을 사용하면 매우 작은 차이를 측정 할 수 있습니다. 대부분의 버니어 캘리퍼는 0.02 mm의 수가 가장 적습니다. 즉, 측정 값은 0.02mm의 작은 측정을 읽을 수 있습니다. 이 디자인은 9 개의 주요 스케일 부서에 걸쳐 10 개의 버니어 부서를 사용하므로 각 버니어 부서는 약간 작습니다. 이 설정을 통해 정확한 결과를 얻을 수 있습니다.

외부 턱

Vernier Calliper의 바닥에 외부 턱이 보입니다. 이 턱은 더 큰 쌍입니다. 당신은 그것들을 사용하여 객체의 외부 크기를 측정합니다. 외부 턱 사이에 물체를 놓고 부드럽게 닫습니다. 막대, 판 또는 파이프의 외경과 같은 것을 측정 할 수 있습니다. 외부 턱은 양쪽에서 물체를 잡습니다. 그들은 당신에게 정확한 외부 측정을 제공합니다. 항상 턱을 사용하기 전에 턱이 깨끗한 지 확인하십시오.

• 외부 턱은 외부 치수를 측정합니다.

• 그들은 물체 주위에 맞습니다.

• 두께, 너비 또는 외경에 사용하십시오.

내부 턱

내부 턱은 Vernier Calliper의 꼭대기에 앉아 있습니다. 그들은 외부 턱보다 작습니다. 내부 턱을 사용하여 구멍이나 슬롯의 내부 크기를 측정합니다. 내부 턱을 개구부에 넣고 양쪽에 닿을 때까지 확장하십시오. 내부 턱은 내부 직경 또는 너비를 측정합니다. 그들의 모양은 작은 공간에 들어갈 수있게합니다. 파이프, 튜브 또는 구멍의 내부를 측정하는 데 가장 적합합니다. 정확도는 캘리퍼의 기술과 품질에 따라 다릅니다. 신중하게 사용하면 공차가 +0.0005 인치에 가까운 공차를 얻을 수 있습니다.

• 내부 턱은 내부 치수를 측정합니다.

• 그들은 물체 내부로 확장됩니다.

• 내 직경 또는 슬롯 너비에 사용하십시오.

깊이 프로브

Vernier Calliper의 끝에 깊이 프로브가 있습니다. 얇은 막대처럼 보입니다. 깊이 프로브를 사용하여 구멍이나 홈이 얼마나 깊는 지 측정합니다. 캘리퍼의 바닥을 표면에 평평하게 놓습니다. 깊이 프로브를 바닥에 닿을 때까지 구멍으로 밀어 넣습니다. 최상의 결과를 위해 프로브가 똑바로 유지되어 있는지 확인하십시오. 깊이 프로브는 구멍, 슬롯 또는 단계의 깊이를 측정하는 데 적합합니다. 일부 한계가 있습니다. 프로브의 모양, 크기 및 사용 방식은 정확도에 영향을 줄 수 있습니다. 사용하기 전에 항상 구부러진 굽힘이나 먼지에 대한 프로브를 점검하십시오.

액자

프레임은 Vernier Calliper의 본체입니다. 다른 모든 부분을 함께 보유하고 있습니다. 프레임은 비늘과 턱을 줄을 유지합니다. 대부분의 프레임은 스테인레스 스틸을 사용합니다. 이 금속은 프레임을 강하게 만들고 구부러지지 않도록합니다. 일부 프레임은 더 가벼운 무게를 위해 알루미늄을 사용합니다. 좋은 프레임은 정확하고 반복 가능한 측정을 얻는 데 도움이됩니다. 또한 움직이는 부품이 손상으로부터 보호됩니다.

슬라이더

슬라이더는 메인 스케일을 따라 움직입니다. 그것은 버니어 스케일, 내부 턱 및 외부 턱을 유지합니다. 슬라이더를 사용하여 턱을 열거 나 닫고 측정을 설정합니다. 슬라이더는 정확한 판독 값을 위해 원활하게 움직여야합니다. 먼지 나 먼지는 슬라이더를 끈적 거리게 만들 수 있습니다. 필요한 경우 부드러운 천과 약간의 기름으로 청소하십시오. 더 많은 먼지를 끌어들일 수 있으므로 오일을 너무 많이 사용하지 마십시오. 항상 버니어 캘리퍼를 건조한 곳에 보관하십시오. 슬라이더를 부드럽게 처리하여 잘 작동합니다.

• 사용하기 전에 슬라이더를 청소하십시오.

• 최상의 결과를 위해 부드럽게 움직입니다.

• 슬라이더를 보호하기 위해 캘리퍼를 안전하게 보관하십시오.

참고 :
모든 버니어 캘리퍼 부품을 아는 것은 더 빠르고 정확하게 측정하는 데 도움이됩니다. 빠른 참조 테이블을 사용하여 각 부품의 이름과 작업을 확인하십시오. 측정을 더 잘하기 위해 각 부분을 사용하여 연습하십시오.

결론

Vernier Calliper 의 모든 부분을 알고 있다면 매우 신중하게 측정 할 수 있습니다. 많은 작업에서 외부, 내부 및 깊이 크기를 확인하는 데 사용합니다. Vernier Calliper를 잘 사용하는 방법을 배우면 좋은 결과를 얻고 자신을 확신합니다.

• Vernier Calliper와 함께 연습함으로써 측정을 더 잘합니다.

• 턱과 같은 실수를 중단하거나 잘못된 지점에서 시작하지 않을 수 있습니다.

• 가이드, 비디오 및 점검 도구와 같은 도움말을 사용하여 더 나아질 수 있습니다.

Vernier Calliper를 사용하면 종종 실수를 찾아 고칠 수 있습니다. 스케일을 더 잘 읽고 도구를 올바른 방식으로 사용하는 법을 배웁니다.

Vernier Calliper의 기본 사항을 알고 있으면 강력한 측정 기술을 얻습니다. 이것은 당신이 더 신중하게 일하고 당신의 일에 대해 더 확실하게 느끼는 데 도움이됩니다.

FAQ

Vernier Caliper를 어떻게 읽습니까?

먼저 메인 스케일을 읽습니다. 그런 다음 일치하는 라인의 Vernier 스케일을 확인합니다. 두 독서를 함께 추가하십시오. 이것은 당신에게 최종 측정을 제공합니다. 연습은 더 빠르고 정확 해지는 데 도움이됩니다.

버니어 캘리퍼의 최소 수는 얼마입니까?

최소 수는 측정 할 수있는 가장 작은 값을 보여줍니다. 대부분의 버니어 캘리퍼는 0.02 mm의 최소 수입니다. 하나의 메인 스케일 부서에서 하나의 버니어 부서를 빼서 찾을 수 있습니다.

Vernier Caliper를 어떻게 신경 쓰나요?

• 사용 후 깨끗하게 닦으십시오.

• 마른 상자에 보관하십시오.

• 떨어지지 마십시오.

• 먼지 또는 녹지 확인하십시오.

• 끈적 끈적한 느낌이라면 슬라이더를 가볍게 기름칠하십시오.

Vernier Calipers를 만들기 위해 어떤 재료가 사용됩니까?

당신은 종종 대부분의 캘리퍼에서 스테인레스 스틸을 볼 수 있습니다. 일부 디지털 모델은 플라스틱을 사용합니다.
