정밀 엔지니어링 및 품질 보증(QA)에서 교정되지 않은 측정 도구를 사용하면 심각한 운영 위험이 발생합니다. 미세한 편차라도 제품 무결성을 손상시킵니다. 이러한 초기 불일치를 해결하는 것은 단순히 기술적인 수정이 아닙니다. 이는 안정적이고 규정을 준수하는 제조 프로세스에 필요한 기준선을 설정합니다. 작업자가 잘못 정렬된 조를 무시하면 사양을 벗어난 부품을 생산 라인으로 전달할 위험이 있습니다. 이 가이드에서는 이러한 교정 문제를 관리하는 방법을 정확하게 설명합니다. 초기 편차를 시각적으로 식별하는 방법을 다룹니다. 일상적인 작업 중에 교정 공식을 효과적으로 적용하는 방법을 배우게 됩니다. 마지막으로, 노후화된 툴링에 교체 또는 표준화가 필요한 시기를 결정하는 방법을 살펴봅니다. 이러한 단계를 마스터하면 측정 프로토콜이 정확하고 반복 가능하며 매우 신뢰할 수 있는 상태로 유지됩니다.
부정확성 비용: 제로 오류를 수정하지 않으면 QA 실패와 사양을 벗어난 생산이 복합적으로 발생합니다.
식별 프로토콜: 양수 대 음수 오류를 결정하려면 기본 및 버니어 스케일에 대한 표준화된 육안 검사가 필요합니다.
수정 논리: 정확한 측정은 다음 공식을 엄격하게 준수해야 합니다. 실제 판독값 = 측정된 판독값 - (제로 오류).
도구 결정: 지속적인 기계적 제로 오류는 시설에서 기존 도구를 수리하는 것과 디지털 자동 보정 대안으로 업그레이드하는 것을 평가해야 한다는 주요 지표입니다.
마이크로 밀리미터 차이는 빠르게 거시적 수준의 결함으로 이어집니다. 중요한 엔진 구성 요소를 아주 작은 부분으로 잘못 측정할 수도 있습니다. 이 단 하나의 실수로 인해 부품이 완전히 거부되는 경우가 많습니다. 또한 품질 검사 중에 심각한 규정 준수 감사 실패가 발생할 수도 있습니다. 현대 제조에서는 모호한 치수의 여지가 없습니다. 팀이 기준선을 확인하지 못하면 전체 생산 배치에서 비용이 많이 드는 폐기 문제가 발생합니다.
기계적 현실에서는 시간이 지남에 따라 이러한 정렬 문제가 자주 발생합니다. 조 마모는 단단한 재료를 매일 반복적으로 사용함으로써 자연스럽게 발생합니다. 환경 온도 변동으로 인해 금속 구성 요소가 팽창하거나 수축될 수도 있습니다. 부적절한 보관 조건은 섬세한 슬라이딩 메커니즘을 더욱 손상시킵니다. 장비를 한 번이라도 떨어뜨리면 측정면이 영구적으로 정렬되지 않을 수 있습니다. 운영자는 이러한 물리적 취약성을 이해해야 합니다.
신뢰할 수 있는 측정 프로토콜에는 엄격한 성공 기준이 필요합니다. 첫째, 다양한 교대조와 사용자에 걸쳐 높은 반복성이 필요합니다. 둘째, 측정값은 허용된 업계 표준에 따라 추적성을 유지해야 합니다. 셋째, 운영자의 일관성은 전반적인 품질 보증에 여전히 중요합니다. 우리는 도구를 균일하게 다룰 수 있도록 팀을 교육해야 합니다. 동일한 압력을 가하고 동일한 각도에서 눈금을 읽어야 합니다. 이러한 인적 요소를 표준화하면 예상치 못한 치수 편차가 최소화됩니다.
무엇이든 확인하기 전에 사전 확인 루틴을 표준화해야 합니다. 이러한 준비 단계를 건너뛰면 종종 잘못된 판독값이 생성됩니다. 정밀 기기는 정확한 평가를 위해 통제된 환경이 필요합니다. 매 교대 근무 전에 다음 필수 단계를 구현해야 합니다.
보푸라기가 없는 천을 사용하여 측정면을 깨끗하게 닦으십시오.
잔여 오일, 냉각수 또는 금속 먼지를 제거하십시오.
엄지 휠을 사용하여 턱을 부드럽게 닫습니다.
금속을 서로 강제로 뭉치지 않고 올바른 폐쇄 압력을 가하십시오.
육안 확인이 필요한 경우 장비를 가볍게 잠급니다.

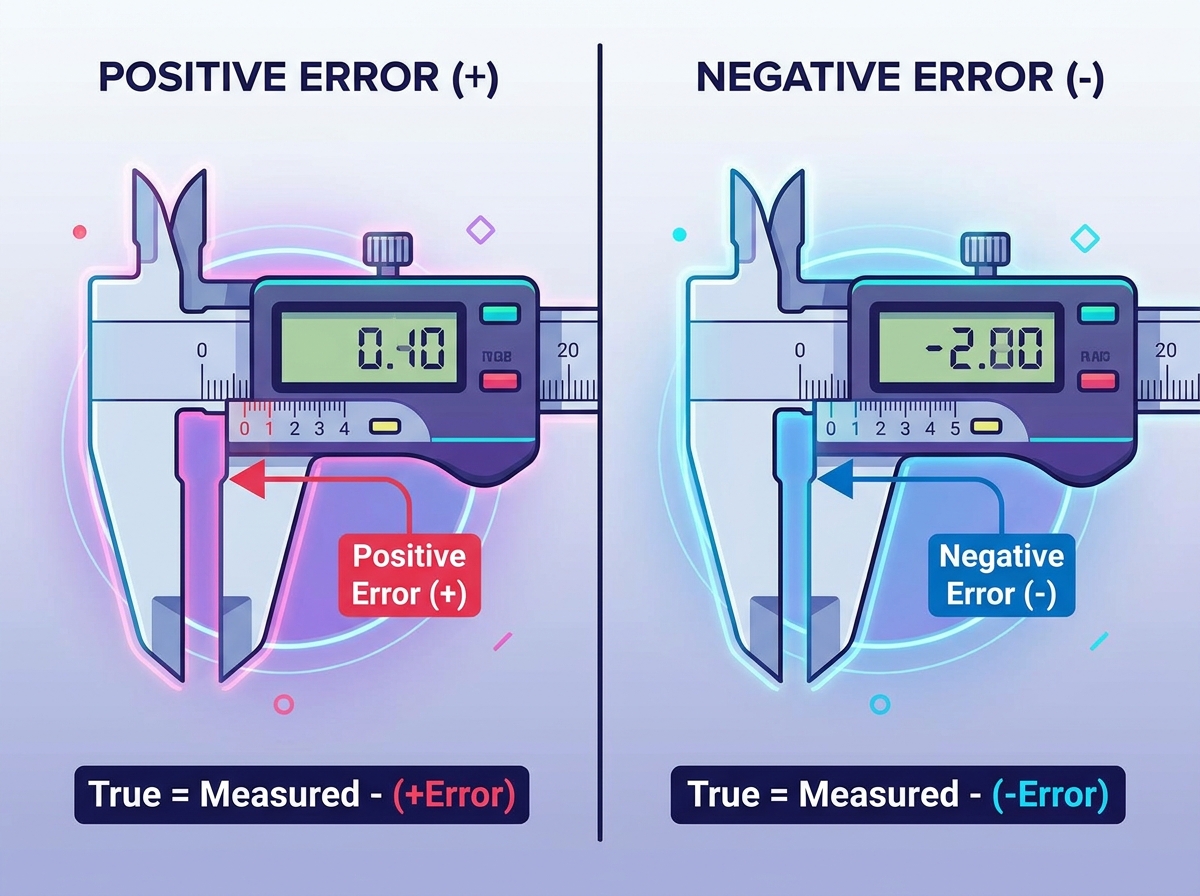

특정 시각적 조건에서는 양의 편차가 발생합니다. 슬라이딩 스케일의 영점 표시가 기본 눈금 영점의 오른쪽에 있는 것을 볼 수 있습니다. 이는 조가 완전히 닫혔을 때 기기가 0보다 큰 값을 읽는다는 의미입니다. 이를 무시하면 이후의 모든 측정값이 인위적으로 부풀려집니다.
반대로, 음의 편차는 다른 시각적 신호를 나타냅니다. 슬라이딩 스케일의 영점 표시는 기본 눈금 영점의 약간 왼쪽에 있습니다. 이는 완전히 닫혔을 때 계측기가 0 미만으로 판독된다는 것을 나타냅니다. 이를 포착하지 못하면 공작물의 실제 치수를 지속적으로 과소평가하게 됩니다.
이 정확한 편차를 정량화할 때 의 특정 표시에 의존하십시오 버니어 캘리퍼스 미터법 눈금 . 구분을 자세히 살펴보세요. 메인 눈금의 표시와 완벽하게 일치하는 슬라이딩 눈금의 정확한 표시를 찾으십시오. 이 특정 분할 번호에 기기의 최소 개수를 곱합니다. 이 계산을 통해 편차의 정확한 수치를 알 수 있습니다.
정확한 결과는 전적으로 보편적인 공식 적용에 달려 있습니다. 다음 방정식을 기억하고 적용해야 합니다. 실제 판독값 = 측정된 판독값 - (제로 오류). 항상 기준선 편차를 뺍니다. 그러나 계산 중에 수학 기호(양수 또는 음수)를 포함해야 합니다. 이 간단한 규칙은 치명적인 가공 오류를 방지합니다.
긍정적인 시나리오를 위해 수학을 실행해 보겠습니다. 기기가 정지 상태에서 +0.02mm 편차를 보인다고 가정해 보겠습니다. 15.05mm에서 강철 막대를 측정합니다. 과대평가를 방지하기 위해 양수 값을 뺍니다. 수학적으로는 15.05mm - (+0.02mm) = 15.03mm입니다. 실제 치수는 15.03mm입니다.
이제 부정적인 시나리오를 생각해 보십시오. 장비의 편차가 -0.03mm라고 가정해 보세요. 20.10mm에서 다른 구성요소를 측정합니다. 음수 값을 뺍니다. 부정적인 것을 효과적으로 빼는 것은 그것을 추가한다는 것을 의미합니다. 이는 과소평가를 방지합니다. 수학은 20.10mm - (-0.03mm) = 20.13mm입니다. 숨겨진 적자를 성공적으로 수정했습니다.
운영자 교육은 불량 데이터에 대한 최종 방어 역할을 합니다. 이 수정 수학을 의 기본 사항에 직접 연결해야 합니다 버니어 캘리퍼스 읽는 방법 . 연습생들은 처음에는 어려움을 겪는 경우가 많습니다. 때때로 그들은 빼야 할 때 더합니다. 때때로 그들은 부정적인 신호로 인해 혼란스러워서 이중 보상을 합니다. 규칙적인 연습은 자신감을 키워줍니다. 작업자가 식별을 마스터하면 버니어 캘리퍼 제로 오류 비용이 많이 드는 폐기로부터 전체 생산 체인을 보호할 수 있습니다.
대본 | 초기 기준 상태 | 원시 구성 요소 읽기 | 응용공식 | 최종 트루디멘션 |
|---|---|---|---|---|
긍정적인 오류 | +0.04mm | 50.20mm | 50.20 - (+0.04) | 50.16mm |
부정적인 오류 | -0.02mm | 12.50mm | 12.50 - (-0.02) | 12.52mm |
완벽한 교정 | 0.00mm | 35.15mm | 35.15 - (0.00) | 35.15mm |
도구 수명을 평가하려면 QA 관리자의 잔혹한 정직성이 필요합니다. 수동 수학적 수정은 가끔 확인하는 경우 완벽하게 작동합니다. 그러나 대량 생산 라인에서는 위험이 너무 높습니다. 작업자가 매일 수백 개의 부품을 측정하면 정신적 피로가 쌓입니다. 피곤한 기계공은 결국 마이너스 조정을 잘못 계산하게 됩니다. 수동 기준선 수정에 너무 많은 시간이 소요되면 업그레이드가 필요한 임계값을 초과하게 됩니다.
기존 모델과 디지털 모델을 평가하는 데는 여러 차원이 관련됩니다. 기능은 결과에 직접적인 영향을 미칩니다. 디지털 모델은 즉각적인 영점 조정 기능을 제공합니다. 버튼을 누르면 화면이 즉시 보정됩니다. 기존 장비에서는 매번 수동으로 수학적 수정을 수행해야 했습니다. 디지털 도구는 인간의 계산 실수를 완전히 제거합니다.
확장성은 최신 장비를 크게 선호합니다. 대규모 배치 테스트 전반에 걸쳐 측정 속도를 고려하십시오. 디지털 화면은 즉각적인 판독을 제공합니다. 전통적인 저울은 좋은 조명 아래에서 신중한 시각적 정렬이 필요합니다. 규정 준수를 평가할 때 최신 도구가 쉽게 승리합니다. 데이터 로깅 기능을 통해 QA 소프트웨어로 직접 내보낼 수 있습니다. 이는 ISO 보고를 위한 완벽한 문서 추적을 생성합니다. 전통적인 로깅은 손으로 쓴 메모에 의존합니다.
교체 도구를 선택할 때 명확한 후보 목록 논리를 사용하십시오. 열악한 작업 현장에서 냉각수 및 먼지 저항을 보장하려면 IP67 등급을 찾으십시오. 제조업체에 인증된 교정 인증서를 요구하십시오. 배터리 수명과 데이터 출력 포트를 평가합니다. 단순히 가장 저렴한 옵션을 구매하지 마십시오. 특정 환경 위험에 맞는 장비에 투자하십시오.
평가 항목 | 전통적인 수동 툴링 | 디지털 측정 툴링 |
|---|---|---|
영점 조정 방법 | 수동 수학 공식 적용 | 원터치 전자 교정 버튼 |
일괄 테스트 속도 | 느린; 시각적 정렬과 계산이 필요함 | 빠른; 화면에서 즉각적인 시각적 판독 |
규정 준수 및 로깅 | 수동 필기; 전사 오류 위험이 높음 | 자동화된 데이터 내보내기; 원활한 ISO 추적성 |
환경적 내구성 | 매우 높음; 전자제품이 고장날 일이 없다 | 냉각수/먼지 보호를 위해 IP67 등급이 필요합니다. |
구현 현실에는 종종 인간 본성과의 싸움이 포함됩니다. 수동 검사 시행으로 인한 마찰을 해결하는 것이 가장 큰 장애물로 남아 있습니다. 교환원들이 서둘러 교대 근무를 시작합니다. 그들은 시간을 절약하기 위해 기준선 확인을 건너뛰는 경우가 많습니다. 이러한 검사를 일일 작업 흐름에 원활하게 통합해야 합니다. 확인 과정을 최대한 쉽게 만드세요.
위험 완화에는 외부 검증이 필요합니다. 정기적인 타사 교정을 위한 프로토콜을 적극 권장합니다. 내부 팀에서는 사각지대가 생길 수 있습니다. 외부 계측 연구소에서는 내부 검사가 정확한지 확인합니다. 마스터 게이지 블록을 제공하고 공식 인증서를 발급합니다. 이 외부 감사를 통해 귀사의 내부 기준을 정직하고 엄격하게 유지합니다.
채택과 교육이 장기적인 성공을 결정합니다. 새로운 기계 기술자를 위한 간단하고 검증 가능한 교육 체크리스트를 간략하게 설명합니다. 표준 운영 절차(SOP)가 편차 없이 준수되는지 확인합니다. 좋은 체크리스트는 나쁜 습관이 형성되는 것을 예방합니다.
모든 워크스테이션에 전용 마스터 게이지 블록을 제공하십시오.
아침 근무가 시작되기 전에 문서화된 기준 확인을 의무화합니다.
악기를 떨어뜨리거나 부딪힌 후에는 2차 점검이 필요합니다.
공유 유지 관리 데이터베이스에 중요한 편차를 모두 기록합니다.
적절한 폐쇄 압력을 보장하기 위해 매월 작업자 기술을 감사합니다.
초기 기준선 편차를 확인하는 것은 정밀 품질 관리에서 협상할 수 없는 단계로 남아 있습니다. 이 중요한 육안 검사를 건너뛰면 전체 생산 배치가 손상됩니다. 가장 발전된 제조 시설에서도 이러한 기본 측정 원칙을 따릅니다.
엄격한 의사결정 매트릭스를 수용해야 합니다. 사소한 불일치를 정확하게 계산하고 수정하도록 직원을 광범위하게 교육하십시오. 그러나 심각한 기계적 마모로 인해 공구를 체계적으로 교체해야 합니다. 지속적인 턱 정렬 불량으로 인해 허용할 수 없는 운영 위험이 발생합니다. 대용량 환경에서는 최신 디지털 솔루션으로 업그레이드하는 것이 더 안전한 경우가 많습니다.
즉시 조치를 취하십시오. 지금 현재 QA 측정 도구를 감사해 보세요. 모든 교대조에 걸쳐 표준화된 일일 사전 측정 검증 정책을 수립합니다. 이러한 기본 점검에 대한 귀하의 노력은 장기적인 제품 무결성과 흔들리지 않는 고객 신뢰를 보장합니다.
A: 기계적 마모가 주요 원인입니다. 반복적인 미끄러짐으로 인해 금속 조가 마모됩니다. 장비를 떨어뜨리면 측정면이 즉시 잘못 정렬됩니다. 또한 잠금 나사를 과도하게 조이면 민감한 슬라이딩 캐리지가 자주 휘어져 영구적인 기준선 이동이 발생합니다.
A: 수학적 수정 공식을 적용하여 최종 판독값을 조정할 수 있습니다. 그러나 기구를 물리적으로 수리하려면 전문적인 조 재연삭이 필요합니다. 이 가공 공정은 단순히 교체 장치를 구입하는 것에 비해 비용이 많이 들고 비용 효율성이 거의 낮습니다.
A: 빈도는 사용량에 따라 크게 달라집니다. 모든 교대근무가 시작되기 전에 게이지 블록을 매일 확인하는 것이 좋습니다. 고정밀 산업에서는 인증된 제3자 연구소를 통해 적어도 매년 1회 공식적으로 문서화된 교정을 의무화해야 합니다.
A: 아니요. 디지털 캘리퍼스에는 편리한 보정 버튼이 있지만 물리적인 턱 마모는 여전히 발생합니다. 조가 평행하게 닫히지 않으면 전자 영점은 아무 의미가 없습니다. 진정한 정확성을 보장하려면 마스터 게이지 블록을 사용하여 일상적인 물리적 검증이 필요합니다.
