걸린 도구보다 더 빠르게 금속 가공 프로젝트를 망치는 것은 거의 없습니다. 핸들을 쥐고 깔끔한 스냅을 기대합니다. 대신 금속 핀이 끼이게 됩니다. 종종 보기 흉하고 변형된 플랜지를 얻게 됩니다. 이로 인해 구조적 관절이 손상됩니다. 기계적 좌절은 거의 항상 단순한 불일치에서 비롯됩니다. 도구 설정은 하드웨어에 완벽하게 맞춰야 합니다. 블라인드 리벳팅은 정밀한 기계적 간격에 크게 의존합니다. 내부 당김 메커니즘은 삽입된 핀을 적절하게 잡아야 합니다. 이러한 구성 요소가 정렬되지 않으면 조인트 무결성이 급격히 떨어집니다. 구조적 취약성은 주요 프로젝트 위험이 됩니다. 예측할 수 없는 결과를 감당할 수는 없습니다.
이 가이드는 최종 기술 리소스 역할을 합니다. 귀하의 프로젝트에 딱 맞는 장비를 선택하는 방법을 살펴보겠습니다. 안정적인 체결 작업의 메커니즘을 배우게 됩니다. 또한 설정을 업그레이드하기 위한 실제 단계도 다룹니다. 일반적인 기계적 오류에 대한 문제 해결 방법을 자세히 설명합니다. 결국에는 모든 당김에서 일관된 결과를 얻을 수 있습니다. 불필요한 손상으로부터 재료를 보호할 수 있습니다.

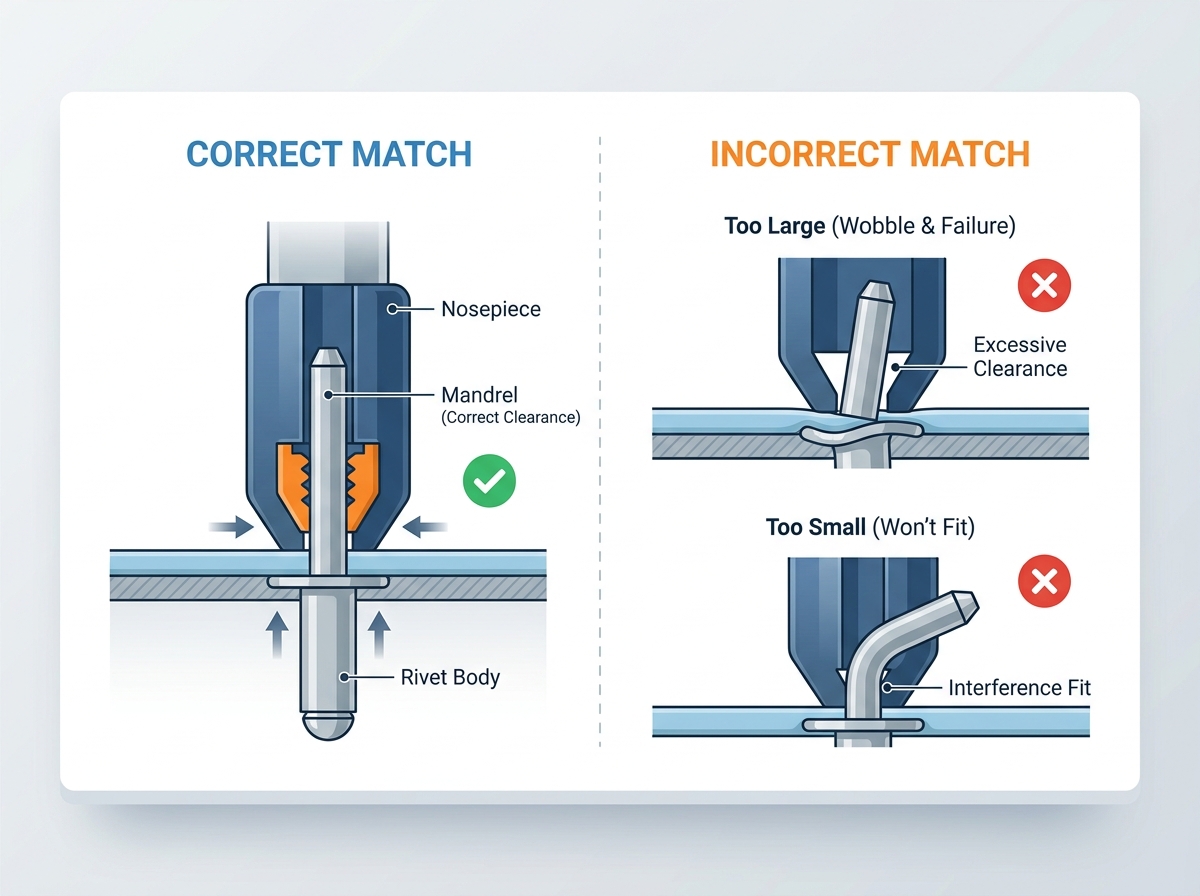

노즈피스는 으로 표시되어 있지만 리벳 본체 직경 해당 맨드릴 직경을 정밀하게 고정하도록 설계되었습니다..
너무 큰 노즈피스를 사용하면 공구 조가 미끄러지거나 리벳 헤드가 변형될 수 있습니다. 크기가 너무 작으면 맨드릴을 수용할 수 없습니다.
표준 영국식 크기(3/32", 1/8", 5/32", 3/16")는 상호 호환성을 위해 미터법 단위(2.4mm, 3.2mm, 4.0mm, 4.8mm)로 직접 매핑됩니다.
도구가 필요 없고 교체 가능한 노즈피스와 다중 조각 Cr-Mo 조를 갖춘 전문 핸드 리베터에 투자하면 장기적인 유지 관리 병목 현상을 방지할 수 있습니다.
핵심 메커니즘을 분석해 보겠습니다. 하드웨어가 실제로 어떻게 작동하는지 이해해야 합니다. 모든 고정 작업에는 절대적인 정밀도가 필요합니다. 약간의 공차 편차로 인해 엄청난 운영상의 어려움이 발생합니다.
두 가지 기본 구성 요소를 인식해야 합니다. 그들은 체결 과정에서 고유하게 상호 작용합니다.
리벳 본체: 이 관형 섹션은 바깥쪽으로 확장됩니다. 이는 재료 간의 영구적인 연결을 형성합니다.
맨드릴(The Mandrel): 이 못 모양의 핀은 몸체 내부에 완전히 장착됩니다. 이는 기계적 활성화 트리거 역할을 합니다.
도구가 이 핀을 당겨 몸체를 변형시킵니다. 일단 변형되면 본체가 관절을 단단히 잠급니다.
귀하의 도구에는 작은 내부 조가 포함되어 있습니다. 이 턱은 삽입된 핀에 물립니다. 손잡이를 꽉 쥐면 당기는 힘이 발생합니다. 이 동작으로 인해 핀이 전면 앤빌에 단단히 당겨집니다. 핀 헤드는 관형 몸체를 바깥쪽으로 확장시킵니다. 마지막으로 핀은 미리 결정된 중단점에서 끊어집니다. 나머지 본체는 영구적인 진동 방지 고정 장치를 만듭니다.
너무 큰 앞 부분은 즉각적인 문제를 야기합니다. 핀이 챔버 내부에서 흔들리는 것을 허용합니다. 이는 비대칭 당기는 힘을 생성합니다. 작업 중에 도구 조가 미끄러질 수 있습니다. 하드웨어 플랜지가 영구적으로 손상될 수 있습니다. 더 나쁜 것은 핀이 재료 표면 아래에서 부러질 수 있다는 것입니다. 고르지 않게 잡아당기면 미적인 마감이 손상됩니다. 또한 관절이 구조적으로 손상됩니다.
크기가 작은 조각은 완전히 다른 장애물을 초래합니다. 단순히 도구에 핀을 삽입할 수는 없습니다. 강제로 적용하면 영구적인 재밍 위험이 있습니다. 핀은 스냅 후 조 실린더 내부에 단단히 고정될 수 있습니다. 그런 다음 그것을 추출하는 데 시간을 낭비하게 됩니다. 실린더가 막히면 전체 작업 흐름이 중단됩니다. 막힌 부분을 해결하려면 도구를 완전히 분해해야 합니다.

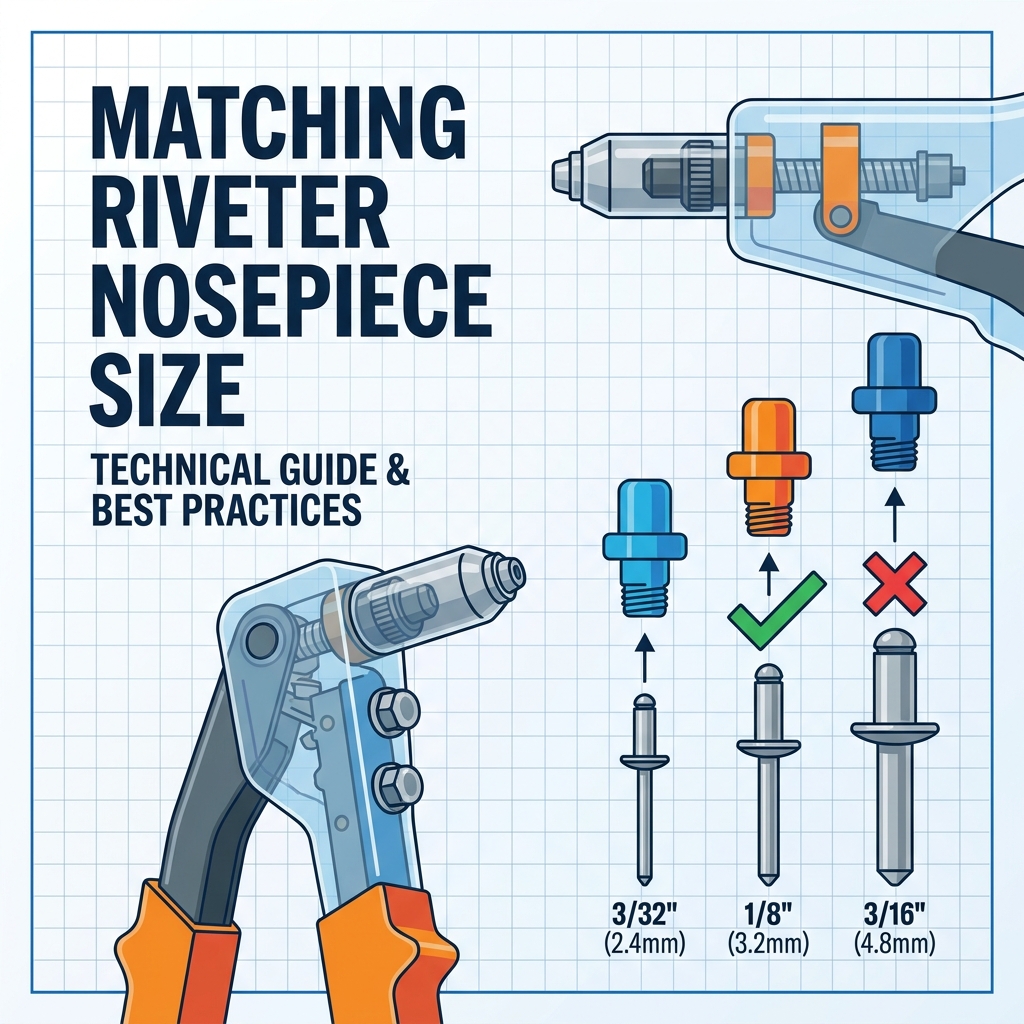

정확한 핸드 리베터 노즈피스 크기를 선택하는 것은 표준 크기 프레임워크에 따라 다릅니다. 제조업체는 몸체 직경을 기준으로 이러한 전면 부분에 라벨을 붙입니다. 그러나 이 조각들은 실제로 내부 핀을 잡습니다. 간격은 믿을 수 없을 만큼 단단하게 유지되어야 합니다. 적절한 턱 맞물림을 보장하려면 완벽하게 일치해야 합니다.
글로벌 제조는 표준화된 측정에 의존합니다. 영국식 및 미터법 크기는 서로 밀접하게 매핑됩니다. 이는 다양한 브랜드 간의 상호 호환성을 보장합니다. 분수 하드웨어와 미터법 하드웨어 사이를 쉽게 전환할 수 있습니다. 크기를 추측하지 마십시오. 항상 하드웨어 포장에 인쇄된 사양을 확인하십시오.
프로젝트 규모에 따라 특정 하드웨어 크기가 필요합니다. 이러한 일반적인 응용 프로그램을 검토하십시오.
3/32'(2.4mm): 가벼운 작업이나 정밀 작업에 가장 적합합니다. 섬세한 전자 제품이나 얇은 플라스틱에 사용하세요.
1/8인치(3.2mm): 표준 DIY 및 판금에 이상적입니다. 가장 일반적인 일상용 패스너로 사용됩니다.
5/32'(4.0mm): 자동차 및 더 무거운 제작에 사용됩니다. 차량 패널에 탁월한 전단 강도를 제공합니다.
3/16'(4.8mm): 무거운 구조적 조인트에 필요합니다. 이를 효과적으로 스냅하려면 이중 복합 도구가 필요한 경우가 많습니다.
1/4'(6.4mm): 극한의 상업용 용도로 설계되었습니다. 이는 일반적으로 표준 수동 도구의 한계를 뛰어넘습니다.
작업 공간에 대한 빠른 참조가 필요합니다. 프로젝트를 시작하기 전에 아래 차트를 검토하세요. 장비를 즉시 검증하는 데 도움이 됩니다.
표준 리벳 크기 및 적용 차트
분수 크기(영국식) | 미터법에 해당 | 일반적인 애플리케이션 시나리오 |
|---|---|---|
3월 32일" | 2.4mm | 정밀전자제품, 얇은 아크릴, 가벼운 취미공예품 |
1/8" | 3.2mm | HVAC 덕트 공사, 표준 판금, 홈통 수리 |
5월 32일" | 4.0mm | 자동차 차체 패널, 무거운 알루미늄 가공 |
3월 16일" | 4.8mm | 구조용 강철 프레임, 트레일러 사이딩, 내하중 브래킷 |
1/4" | 6.4mm | 산업 조립, 상업용 해양 건설 |
적절한 교정은 도구 손상을 방지합니다. 모든 프로젝트에 대해 다음과 같은 정확한 단계를 따르십시오. 성급한 설정은 기계적 고장으로 직접 이어집니다.
항상 자료를 먼저 평가하십시오. 알루미늄, 강철 또는 스테인리스강을 사용하고 계십니까? 상자에 인쇄된 정확한 직경 사양을 확인하세요. 그립 범위를 주의 깊게 확인하십시오. 귀하의 자료는 이 지정된 범위 내에 속해야 합니다. 디지털 캘리퍼스를 사용하여 드릴 구멍을 측정합니다. 구멍이 꽉 조이면 제대로 삽입되지 않습니다.
하드웨어 크기를 변경할 때마다 앞 부분을 변경해야 합니다. 이 표준화된 절차를 따르십시오.
1단계: 핸들 장력을 완전히 풀어줍니다. 도구를 완전히 열어 내부 조를 분리합니다.
2단계: 포함된 스패너 렌치를 사용합니다. 일부 최신 도구에는 널링형 퀵 릴리스 가장자리가 있습니다. 현재 앞부분을 조심스럽게 제거하세요. 분실 방지를 위해 안전하게 보관하세요.
3단계: 목표 크기에 맞춰 끼웁니다. 하우징과 같은 높이로 놓여 있는지 확인하십시오. 단단히 고정되어 있어야 합니다. 느슨한 실은 높은 장력으로 당기는 동안 완전히 벗겨집니다. 이로 인해 도구 본체가 영구적으로 손상됩니다.
핸드 리베터를 올바르게 사용하는 방법을 아는 것은 성공을 보장합니다. 핀을 챔버에 완전히 삽입하십시오. 작업물에 엄격한 수직 압력을 가하십시오. 각도 편차로 인해 핀이 구부러집니다. 핸들을 단단하고 안정적으로 꽉 쥐십시오. 더 긴 핀에는 여러 개의 펌프가 필요할 수 있습니다. 확실한 팝 소리가 들릴 때까지 계속 쥐어짜십시오. 이제 조인트가 안전해졌습니다.
숙련된 제작자라도 기계적 문제에 직면합니다. 안전하게 해결하는 방법을 알아야 합니다.
핀이 당기는 도중에 걸리는 경우가 많습니다. 이는 일반적으로 약간의 크기 불일치로 인해 발생합니다. 내부 턱에 적절한 윤활이 부족한 경우에도 발생합니다. 시간이 지남에 따라 먼지와 금속 부스러기가 쌓입니다. 이 잔해물은 턱이 완전히 열리는 것을 방해합니다. 공구가 걸리면 모든 생산성이 즉시 중단됩니다.
걸린 핀을 강제로 들어 올리지 마십시오. 내부 실린더가 손상될 수 있습니다. 대신 안전한 분해 절차를 따르십시오. 먼저 렌치를 사용하여 앞 부분을 제거합니다. 그런 다음 외부 하우징 배럴을 조심스럽게 푸십시오. 바늘코 펜치를 사용하여 쐐기형 핀을 추출합니다. 내부 턱을 철저히 청소하십시오. 재조립하기 전에 가벼운 기계유 한 방울을 바르십시오. 이는 향후 고착을 방지합니다.
하드웨어 재질에 따라 당기는 힘이 결정됩니다. 스테인레스 스틸 하드웨어는 엄청난 압력을 요구합니다. 이러한 추가 힘은 공구 마모를 가속화합니다. 턱은 놀라울 정도로 빨리 무뎌질 수 있습니다. 치수가 완벽하게 일치하더라도 미끄러짐이 발생할 수 있습니다. 알루미늄 하드웨어는 장비에 스트레스를 덜 줍니다. 부드러운 소재는 내부 구성 요소의 수명을 연장합니다. 미끄러짐이 반복적으로 발생하는 경우 항상 턱을 검사하십시오. 둔한 턱을 즉시 교체하십시오.
과도한 작업 부하로 인해 기본 도구가 작동하지 않습니다. 장비를 업그레이드하면 작업 흐름 효율성이 크게 향상됩니다. 뛰어난 수명주기 내구성을 찾아보세요. 잘 설계된 도구는 그 가치를 빠르게 발휘합니다.
초기 가격만을 보고 구매 결정을 내리지 마십시오. 작업흐름 효율성과 구조적 신뢰성에 대해 생각해 보세요. 지속적인 전파 방해로 인해 귀중한 노동 시간이 낭비됩니다. 저렴한 부품은 자주 교체해야 합니다. 지속적인 작동을 위해 제작된 장비가 필요합니다.
매장의 새 장비를 평가할 때 이러한 기능을 비교하십시오.
노즈피스 보관 및 변경 가능성: 공구 내 보관을 추구합니다. 여분의 조각을 잃어서는 안됩니다. 널링 처리된 모서리를 사용하면 추가 렌치 없이 빠르게 교체할 수 있습니다.
내부 조 구조: 3피스 크롬-몰리브덴(Cr-Mo) 강철 조를 찾으십시오. 뛰어난 그립감과 탁월한 수명을 제공합니다. 저렴한 2피스 탄소강 대안은 빨리 마모됩니다.
활용 및 인체공학: 단일 경첩 디자인은 가벼운 알루미늄에 적합합니다. 그러나 이중 복합 경첩은 손의 피로를 크게 줄여줍니다. 두꺼운 강철 조인트에는 절대적으로 필수입니다.
맨드릴 캐치 시스템: 대량 작업으로 인해 날카로운 폐기물이 많이 발생합니다. 사용한 핀 수집 병은 작업 공간 안전을 향상시킵니다. 바닥에 위험한 금속 파편이 전혀 없는 상태로 유지됩니다.
전문적인 핸드 리벳터 에 투자하면 지속적인 유지 관리 문제가 사라집니다. 모든 단일 작업에서 예측 가능한 성능을 얻을 수 있습니다.
도구 크기를 하드웨어에 맞추는 것은 여전히 협상할 수 없습니다. 적절한 정렬은 믿을 수 없을 만큼 강력한 조인트 무결성을 보장합니다. 또한 도구의 작동 수명도 크게 연장됩니다. 불일치로 인해 불필요한 프로젝트 위험이 발생합니다. 정확한 공차를 무시하면 안전과 미학이 손상됩니다.
현재 소모품을 감사하는 시간을 가지십시오. 정확한 캘리퍼를 사용하여 하드웨어를 측정하십시오. 내부 구성 요소의 상태를 정기적으로 확인하십시오. 원활한 작동을 보장하려면 조 실린더에 윤활유를 바르십시오. 스트레스가 심한 작업에 맞게 장비를 업그레이드하십시오. 신뢰할 수 있는 도구는 어려운 제작을 쉽고 반복 가능한 프로세스로 전환합니다. 지금 품질 관리 표준을 강화하십시오. 귀하의 향후 프로젝트는 이러한 기본 기계 분야를 통해 엄청난 이점을 얻을 수 있습니다.
A: 아니요. 더 큰 사이즈를 사용하면 여유 공간이 너무 커집니다. 도구 조가 고르지 않게 고정됩니다. 이로 인해 내부 핀이 흔들리게 됩니다. 영구적인 도구 걸림 위험이 있습니다. 하드웨어도 부적절하게 설정되어 구조적으로 약한 조인트를 남깁니다.
A: 외부 관형 본체 직경을 측정하려면 디지털 캘리퍼스를 사용하십시오. 내부 핀을 측정하지 마십시오. 이 측정값을 표준 분수 또는 미터법 차트와 비교하세요. 이 정확한 숫자를 도구 조각에 찍힌 표시와 일치시키십시오.
A: 이는 내부 공구 마모를 나타냅니다. 턱이 둔해졌거나 이물질로 막혔을 가능성이 높습니다. 윤활이 적절하지 않으면 파지력이 적절하지 않습니다. 또한 단단한 스테인리스 스틸 재료를 당기는 경우 핸들 활용이 충분하지 않을 수 있습니다.
A: 아니요. 그립 범위는 순전히 결합할 수 있는 최대 재료 두께를 나타냅니다. 하드웨어 본체 직경을 기준으로 정확한 도구 조각을 결정합니다. 길이는 내부 기계적 틈새와 관련이 없습니다.
